Appendiks C. Terminologi

Afløbskobling

Et stykke afløbsrør med udvendigt gevind, omløber og tætningsroset. Til brug for skeletvægge har afløbskoblingen tillige påsvejst flange. Omløber og tætningsroset er begge forsynet med O-ringe, som ved sammenskruning med rørstykket tætner mod afløbsrør og vægoverflade. Eksempler på afløbskoblinger er vist i figur 91 i afsnit 8.2, Vandinstallationer.

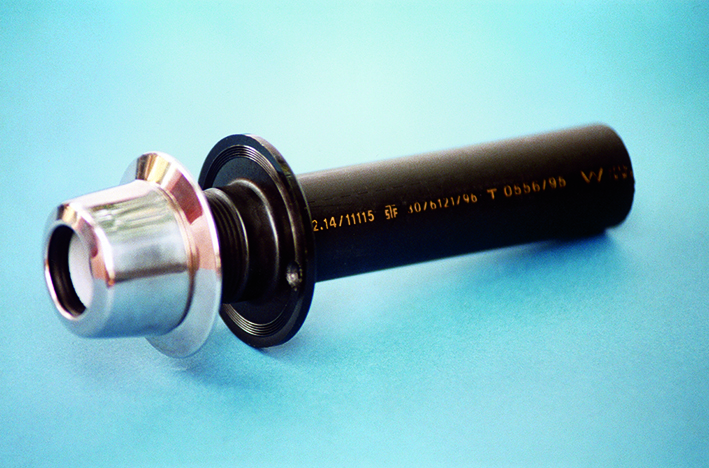

Figur C.1. Afløbskobling. Afløbsrøret er forsynet med gevind og flange til fastgørelse i væg.

Armeringsbånd

Bånd til strimling/armering af pladesamlinger, overgange mellem gulv og væg mv. i forbindelse med påføring af vandtætningsmembran. Båndene er oftest ca. 100 mm brede og udført af væv, der kan være gummibelagt.

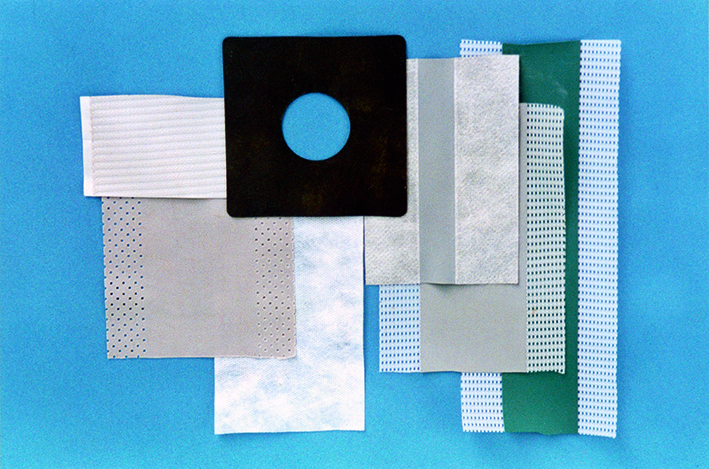

Figur C.2. Armeringsbånd. Øverst ses tætningsmanchet i gummi med udstanset hul for rørgennemføring.

Bagfald

Fald i modsat retning af den tilsigtede, især benyttet om fald væk fra gulvafløb.

Beklædning

Beklædning er overflader opsat på væg, fx flisebeklædning.

Belægning

Belægning er overflader på gulve, fx PVC-belægning

Bukkefix

Enten et stykke vinkelbøjet metal med flige, som støtter og fastholder det vandbærende rør, eller en holder i to halvdele, der spændes sammen om røret. Anvendes til fastholdelse af rør og udføres derfor sådan, at den kan fastgøres til underlaget.

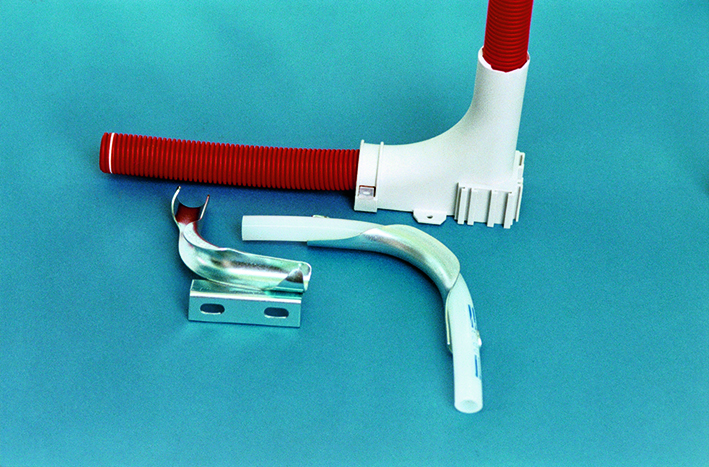

Figur C.3. Bukkefix i plast og metal.

Bundstop

Strimmel af polyethylen eller lignende med lukkede celler. Bundstop benyttes ved fugning med elastisk fugemasse, dels som underlag for fugemassen, dels for at undgå (bryde) vedhæftning i fugens bund.

Brudtøjning

Den relative forlængelse et materiale netop kan opnå, uden at brud indtræffer.

Bøsning, se Rørbøsning

EPDM

Gummimateriale, som benyttes i forskellige sammensætninger og udformninger, bl.a. som tagdug og som fugeprofiler.

ETA

ETA står for European Technical Approval. En ETA udstedt for et vandtætningssystem, fx et vandtæt flisesystem, er dokumentation for, at systemet er egnet til brug i vådrum. Det skal dog kontrolleres, at nationale (danske) krav er opfyldt, fx for Z-værdi og lagtykkelse af membran.

Flydende membran

Materiale, som påføres i flydende form, og som ved tørring/hærdning danner en vandtæt membran.

Forkrøbning

Rør eller kanal, der er udført med knæk, fordi der ikke er mulighed for at udføre en retlinjet forbindelse. Giver som regels større modstand mod strømning i røret.

Forsatsvæg

Væg der opsættes foran en eksisterende væg (der ikke vurderes at være anvendelig som vådrumsvæg).

Fugtig zone

Vægområdet i vådrum uden for vådzonen. Også her må der regnes med større påvirkninger end i andre rum, fx høj relativ luftfugtighed og lejlighedsvis vandpåvirkning. Se figur 2 til figur 6 i afsnit 1.5, Zoner i vådrum.

Fugtindhold

Fugtindhold i træ regnes sædvanligvis som vægtprocent fugt/vand i forhold til tørvægten af træet. For øvrige byggematerialer beskrives fugtindholdet sædvanligvis ved den relative luftfugtighed, som det pågældende materiale er i ligevægt med. Dette betegnes i denne forbindelse ofte som ligevægtsfugtindholdet.

Inddækning

Tætning ved samling af bygningsdele. I forbindelse med vådrum især den vandtætte forbindelse mellem gulv og væg.

Knasfuge

Fuge mellem fliser som ligger tæt sammen, dvs. uden udfyldning med fugemørtel eller fugemasse.

Koblingsdåse

Vandtæt dåse, som monteres i vægge, og som er forsynet med en vinkel (et samlingsstykke) indeni. Vinklen forbinder det vandbærende pex-rør med armatur/tapventil. Koblingsdåser er udformet med henblik på tomrørsløsninger og indeholder derfor også en samling til tomrøret.

Kompressionssamling

Rørsamling, hvor tætheden opnås ved sammentrykning af en messingring om det gennemgående rør ved tilspænding af en omløber med indvendig konisk overflade.

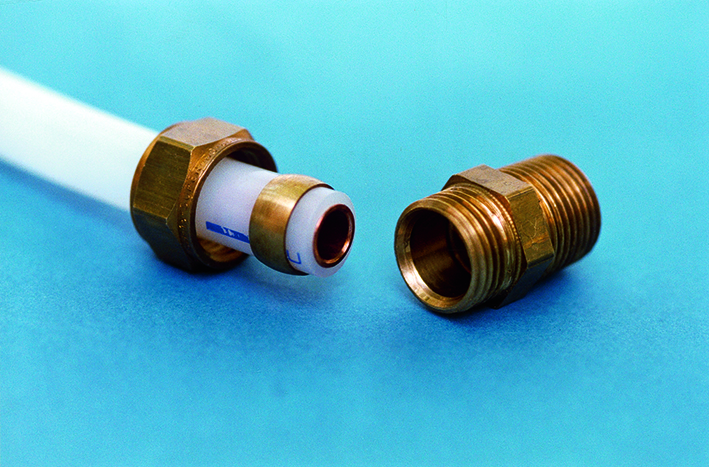

Figur C.4. Kompressionssamling med pex-rør. Ved sammenskruning presses messingringen sammen mellem to koniske flader.

Kuvertfald

Fald på overflade, som er opdelt i mindre, plane flader, der støder sammen langs rette linjer – i vådrum med fald mod gulvafløbet. Se også figur 32 i afsnit 3.3.3, Opbygning af fald.

Lunke

Lokal fordybning i gulvoverflade.

Løsholt

Metalprofil eller lægtestykke indsat mellem to stolper. Betegnes også travers.

Montagekobling

Særlig kompressionssamling mellem gennemgående rør og armatur/tapventil. Montagekoblinger monteres i vægge og er udformet sådan, at samlingen sker uden for vægkonstruktionen. Herved opnås, at eventuelle utætheder vil vise sig på væggens forside. Montagekoblinger kan anvendes både til kobberrør og pex-rør (for sidstnævntes vedkommende dog kun til koldt vand). Eksempler på montagekoblinger er vist i figur 98 og figur i afsnit 8.2, Vandinstallationer.

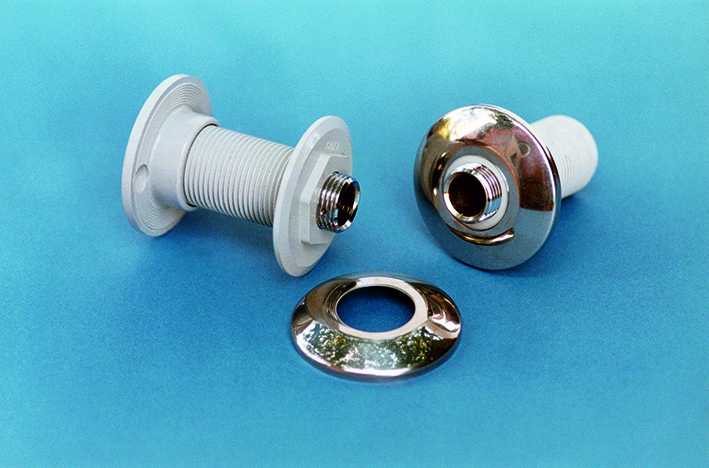

Figur C.5. Montagekobling – til venstre med flange for fastgørelse.

Omløber

Fittings med indvendigt gevind, der anvendes ved samling af rør.

O-ring

Rund gummiring – ofte med cirkulært tværsnit – der anvendes til tætning af (rør)samlinger.

Figur C.6. O-ringe i forskellige dimensioner.

PE-folie

Plastfolie fremstillet af polyethylen. Anvendes som vandtæt lag i vådrumskonstruktioner, hvor tykkelsen af hensyn til robustheden skal være mindst 0,20 mm. Der bør kun benyttes folier med dokumenteret lang levetid, fx prøvet efter SPF-Verksnorm 200/2001.

Pex-rør

Vandrør af plast, som anvendes til vand- og varmeinstallationer.

Primer

Et flydende produkt, som påsmøres, fx i forbindelse med vandtætning og fugning, for at binde støv og forbedre vedhæftningen.

Rørbøsning

Et stykke stålrør med gevind eller et tomrør samt en omløber og en tætningsroset, begge forsynet med O-ringe, der ved tilspænding af roset og omløber tætner mod rør og gulv- eller vægoverflade.

Bøsningsrøret fastholdes ved indstøbning eller med et modhold, som påsættes rørets modsatte ende. Tomrøret kan fastholdes ved hjælp af en bukkefix. Eksempler på bøsninger er vist i figur 91, afsnit 8.2, Vandinstallationer.

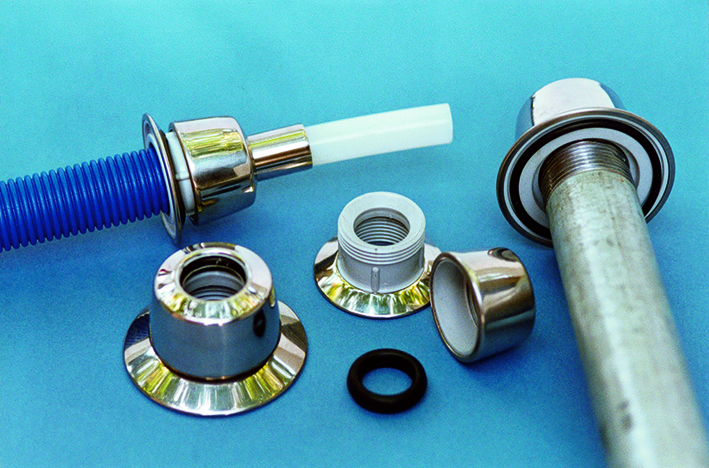

Figur C.7. Rørbøsninger, til venstre med pex-rør i tomrør, til højre med stålrør.

Sliptape

Tape, der anbringes i bunden af fuger før fugning med elastisk fugemasse for at undgå vedhæftning i fugens bund.

Tomrør

Rør, som de vandbærende rør føres igennem for at opnå ekstra sikkerhed mod vandskader. Tomrør er oftest korrugerede plastrør, og de anvendes sammen med pex-rør.

Travers eller løsholt

Profil eller pladestykke indsat mellem to stolper, især med henblik på fastgørelse af montagekoblinger, bæringer for håndvask etc.

Trempel

Kort bjælke, der forbinder to udvekslingsbjælker.

Tætningsmanchet

Et stykke væv, eventuelt gummibelagt, med hul i midten, der passer stramt omkring rør eller til gulvafløb.

Undergulv

Den del af gulvet, som ligger under den færdige gulvbelægning. Betegnes også blindgulv eller blændgulv.

Veksel/Udveksling

Bjælkestykke indlagt mellem gennemgående gulvbjælker. Udvekslinger benyttes, hvor der er behov for understøtning på tværs af bjælkerne, eller til understøtning af bjælker, som ikke kan udføres gennemgående. Se også figur 39 i afsnit 3.4.1, Opbygning.

Vådrumsmalesystem

Et malesystem som opfylder de krav, der stilles for at opnå en ETA eller MK-godkendelse, se afsnit 6.4.1, Godkendelse af malebehandlinger. Kravene omfatter bl.a. vandtæthed, vanddampdiffusionsmodstand (Z-værdi), vedhæftning, lagsammenhæng samt modstandsevne mod stød og slag. Kravene til malingssystemer er beskrevet i MK 7.00/012, Vægbeklædninger til vådrum. MK prøvnings- og godkendelsesbetingelser (ETA-Danmark, 2014b).

Vådzone

Den del af et vådrum, hvor der jævnligt må forventes direkte vandpåvirkning. Her stilles de strengeste krav til konstruktioner, materialer og overfladebehandlinger. Se figur 2 til figur 6, i afsnit 1.5, Zoner i vådrum.

Vanddampdiffusionsmodstand/Z-værdi

Talværdi for et materiales eller en konstruktions modstandsevne mod gennemgang af vanddamp ved diffusion. Enheden er GPa s m²/kg.
